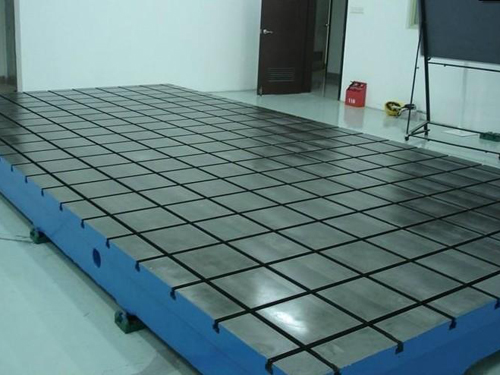

工装平台

    产品说明:铸铁平台,检验平板、划线平台、组合平台、T型槽平台材质为:HT200-300. 工作面硬度HB170~210.经过两次时效处理(人工时效及自然时效2~3年).该产品的精度稳定而抗磨性好. 铸铁平板、平台
    订购热线:13303375465



    铸铁平台,检验平板、划线平台、组合平台、T型槽平台材质为:HT200-300. 工作面硬度HB170~210.经过两次时效处理(人工时效及自然时效2~3年).该产品的精度稳定而抗磨性好. 铸铁平板、平台是检验机械零件平面、平行度、垂直度、角度、直线度等形位公差的测量基准,一般用于检验工件、精密零件的划线、研磨、工艺加工和划线、检验、测量、检测、焊接、装配等使用。 精度:0-3级;按国家标准JB/T7974-1999制造;精度等级按国家标准计量检定规程JJG117-91执行.

    规格:

    ①100mm×200mm--400mm×400mm(本规格适用于研磨压砂平板)精度为00级、0级、1级。

    ②400mm×600mm--1000mm×1500mm(本规格适用于人工刮研平板)精度为0级、1级、2级。

    ③1000mm×2000mm--2000mm×4000mm(本规格适用于人工刮研平板)精度为1级、2级、3级。

    ④2000mm×5000mm--3000mm×8000mm精度为3级和精刨,大于以上规格可以拼装。

    规格(长×宽)mm 平板、平台精度等级
    1级 2级 3级
    平面度公差(um)
    200×200 10 20 50
    300×200 12 24 60
    300×300 12 24 60
    300×400 12 24 60
    400×400 12 24 60
    400×600 14 28 70
    500×500 14 28 70
    500×600 14 28 70
    500×800 16 32 80
    600×800 16 32 80
    600×900 16 32 80
    1000×750 18 36 90
    1000×1000 20 39 96
    1000×1200 20 40 100
    1000×1500 24 48 120
    1000×2000 26 52 130
    1500×2000 28 56 140
    1500×2500 32 64 152
    1500×3000   70 174
    2000×3000   74 184
    2000×4000     219
    2500×3000     186
    2000×4500     237
    2000×5000     255
    2000×6000     292
    3000×6000     308
