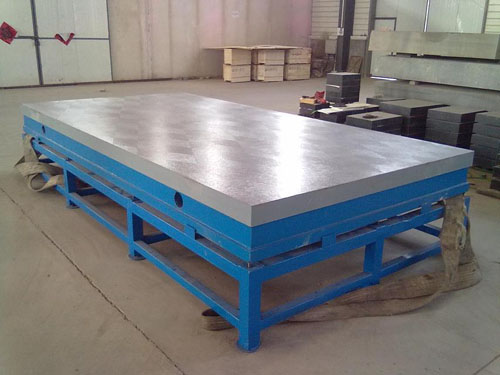

铸铁平板

    产品说明:铸铁平台、铸铁平板是划线、测量、铆焊、工装工艺不可以缺少的工作台,也可以做机械试验台等等。铸铁平板用于各种检验工作,如精密测量用的基准平面,各种机床机械的检验测量
    订购热线:13303375465



    铸铁平台、铸铁平板是划线、测量、铆焊、工装工艺不可以缺少的工作台,也可以做机械试验台等等。铸铁平板用于各种检验工作,如精密测量用的基准平面,各种机床机械的检验测量,检查零件的尺寸精度、行位偏差,并作出精密划线。铸铁平板是纺织机械、冶金生产、液压设备、铁路机车、轮船制造、铁路、仪器生产、航天航空、铁路机车、航天航空、石油化工等行业不可缺少的产品。在平板的相对两侧面上,应有安装手柄或吊装位置的设置、螺纹孔或圆柱孔。铸铁平板采用箱体式、筋板式或其他结构型式。铸铁平板经检定符合标准要求后,应附有产品合格证;产品合格证上应有本标准的标准号和产品序号。铸铁平板工作面的硬度应为HB170—220或187—255之间。

    铸铁平台规格:(特殊规格可以按用户要求设计生产)

    ①100mm×200mm-------------400mm×400mm(本规格适用于研磨压砂平板)精度为0级、1级、2级。

    ②400mm×600mm-------------1500mm×2500mm(本规格适用于人工刮研平板)精度为1级、2级、3级。

    ③1500mm×3000mm----------2000mm×3000mm(本规格适用于人工刮研平板)精度为2级、3级、精刨。

    ④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度为3级和精刨。

    规格(长×宽)mm 平板、平台精度等级
    1级 2级 3级
    平面度公差(um)
    200×200 10 20 50
    300×200 12 24 60
    300×300 12 24 60
    300×400 12 24 60
    400×400 12 24 60
    400×600 14 28 70
    500×500 14 28 70
    500×600 14 28 70
    500×800 16 32 80
    600×800 16 32 80
    600×900 16 32 80
    1000×750 18 36 90
    1000×1000 20 39 96
    1000×1200 20 40 100
    1000×1500 24 48 120
    1000×2000 26 52 130
    1500×2000 28 56 140
    1500×2500 32 64 152
    1500×3000   70 174
    2000×3000   74 184
    2000×4000     219
    2500×3000     186
    2000×4500     237
    2000×5000     255
    2000×6000     292
    3000×6000     308
